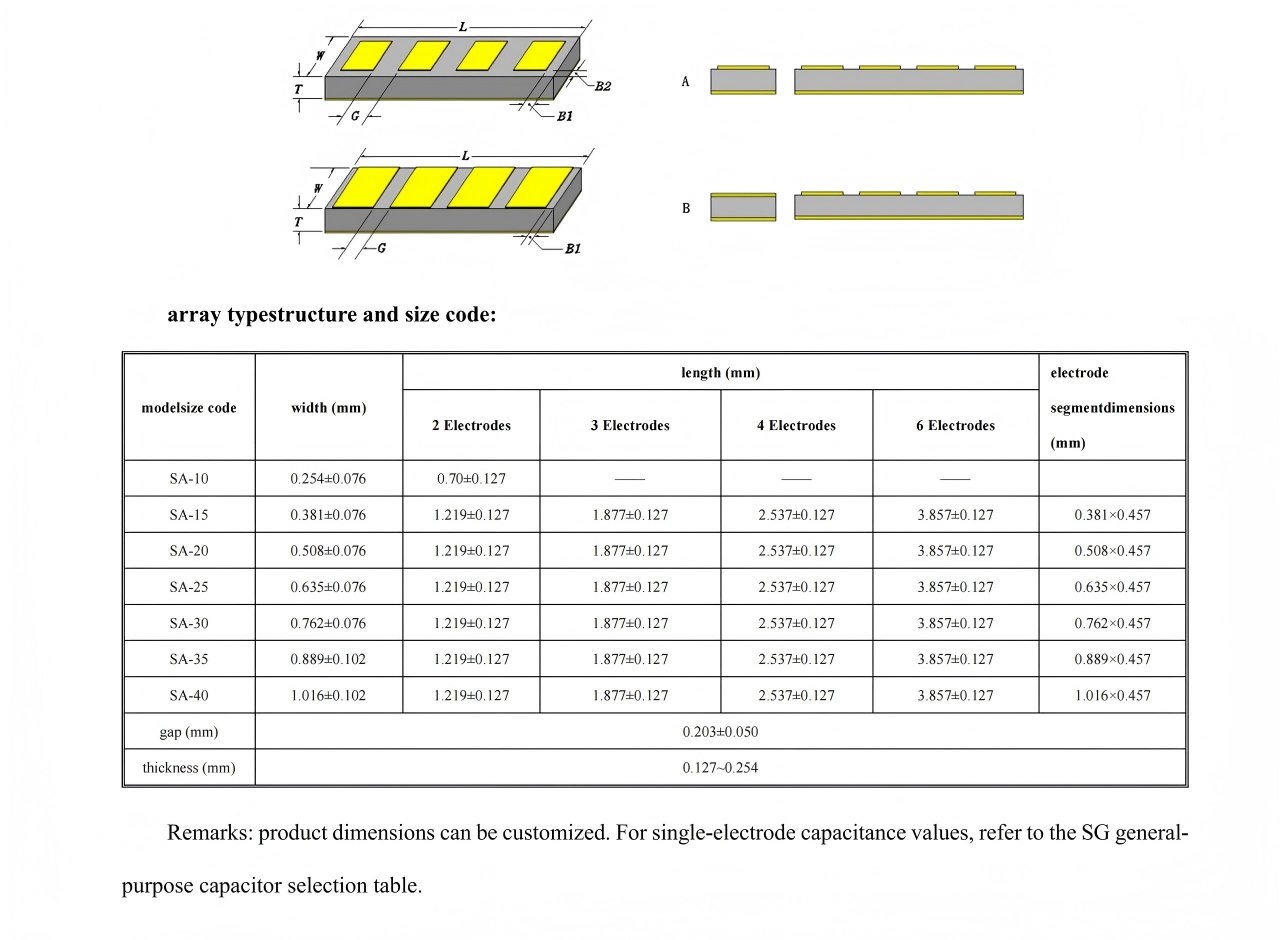

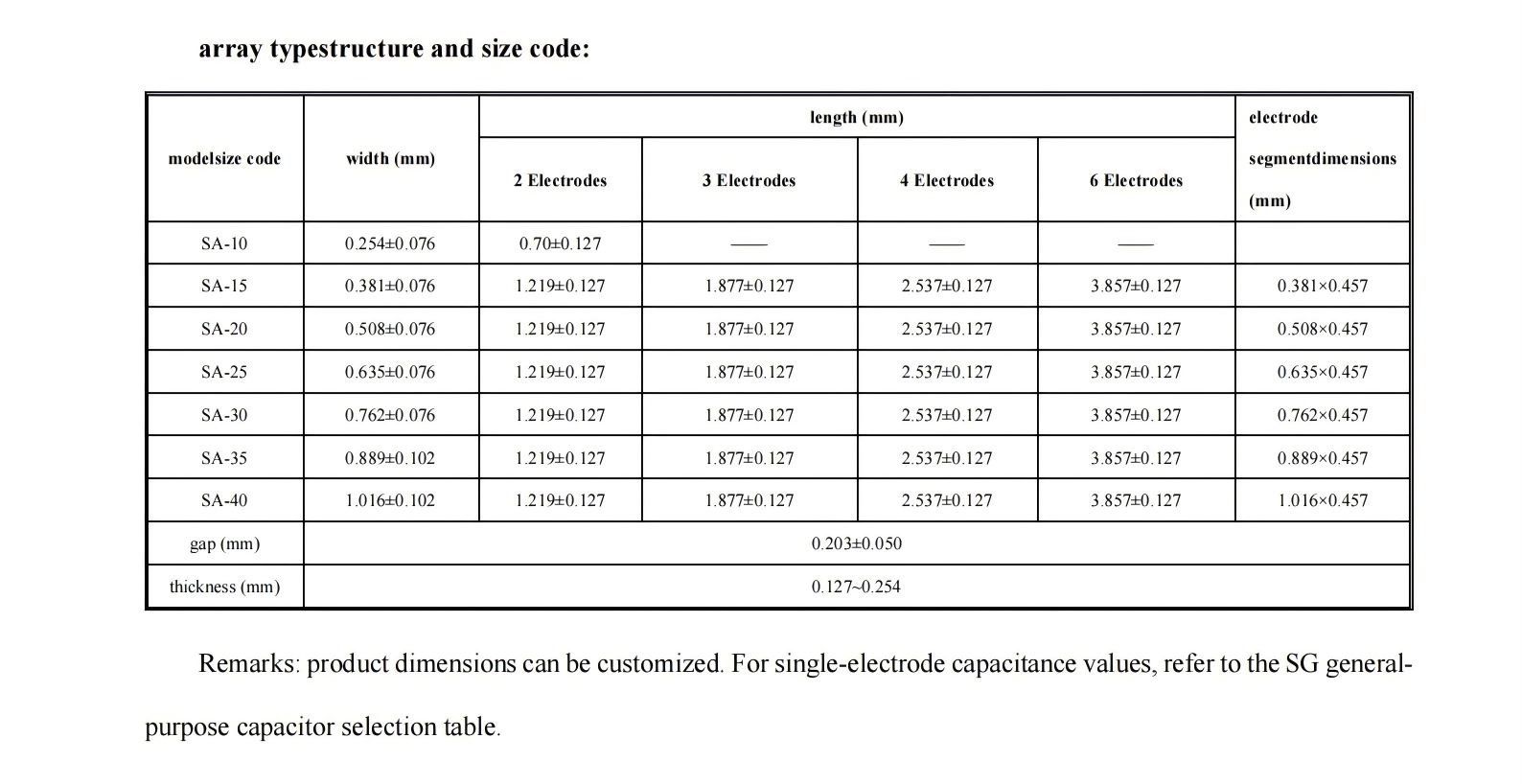

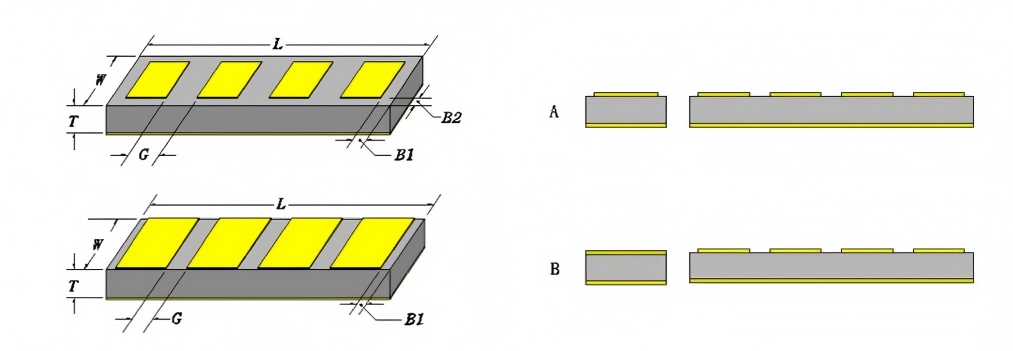

Array-Mikrowellen-Keramik-Chipkondensatoren (Serie SA-10~SA-40)

Produktbeschreibung Allzweck-Mikrowellen-Keramik-Chipkondensatoren werden hauptsächlich in integrierten Mikrowellenschaltungen (MICs) zur Gleichstromblockierung, HF-Umgehung, Quellenumgehung und Impedanzanpassung eingesetzt. Sie zeichnen sich durch geringe Größe, hohe Kapazität, hervorragende Mikrowellenleistung und einen anwendbaren Frequenzbereich von Gleichstrom bis 100 GHz aus. Die Oberflächengoldelektroden eignen sich für die Golddraht- und Goldbandbondierung.

Produktbeschreibung Hauptsächlich verwendet in integrierten Mikrowellenschaltungen (MICs) zur Gleichstromblockierung, HF-Umgehung, Quellenumgehung und Impedanzanpassung. Es lässt sich leicht montieren, verkürzt die Anschlusslänge und verbessert die Leistung bei IC-Gehäusen, während gleichzeitig die Komplexität und die Kosten der Montage reduziert werden.

Produktbeschreibung Hauptsächlich verwendet für Impedanzanpassung, parallele Resonanzkreise, dielektrische Resonanzabstimmung und Kopplung. Einfach zu montieren und geeignet für Schaltungsdesign und -justierung.

Produktbeschreibung Hauptsächlich verwendet in Hochspannungsfiltern, Bypass-Schaltungen usw. Kleine Abmessungen und hohe Kapazität (1 nF~10 μF), mit gutem Kapazitätstemperaturkoeffizienten und hoher Betriebsspannung bis zu 100 V.

Produktbeschreibung Hauptsächlich verwendet in integrierten Mikrowellenschaltungen (MICs) zur Gleichstromblockierung, HF-Umgehung, Quellenumgehung und Impedanzanpassung. Die allgemeine Spezifikation lautet GJB2442-2021, die detaillierte Spezifikation ZZR-Q/TJKJ20007-2019, es handelt sich um einen universellen, einlagigen Chip-Keramik-Festkondensator CTK1101SG mit Ausfallratenniveau und der Standardnummer JLCH61020094, der sich durch hervorragende Mikrowellenleistung mit einem anwendbaren Frequenzbereich von 100 kHz bis 100 GHz auszeichnet und über Oberflächengoldelektroden verfügt, die für Golddraht- und Goldbandbonden geeignet sind.

Produktbeschreibung Die allgemeine Spezifikation lautet GJB2442-2021, die detaillierte Spezifikation ZZR-Q/TJKJ20008-2019, CTK1101SA Array-Typ einlagiger Chip-Keramik-Festkondensator mit Ausfallratenniveau und die Standardnummer ist JLCH61020095. Es zeichnet sich durch einfache Montage, kurze Anschlussleitungen und hohe Leistungsfähigkeit bei der IC-Montage, geringe Montagekomplexität und niedrige Kosten aus.

I. Applications Mainly used in microwave integrated circuits (MICs) to reduce circuit area and component cost.   II. Features ◼ Resistors and capacitors are integrated together, reducing the number of components; ◼ Gold wire bonding is possible; ◼ Tantalum nitride film.

I. Anwendungen Es wird hauptsächlich zur Herstellung von Dünnschichtschaltungen, Mikrowellen-Keramik-Chipkondensatoren usw. verwendet. II. Merkmale ◼ hoher Gütefaktor, hohe Dielektrizitätskonstante 14–150; ◼ Nahezu null Resonanzfrequenz-Temperaturkoeffizient, der Folgendes gewährleistet ausgezeichnete Temperaturstabilität; ◼ Flache Untergründe, erhältlich bis zu 2 Zoll; ◼ Kann zur Herstellung von Mikrowellen-Keramikchipkondensatoren, dünnenFilmschaltungen, dielektrische Mikrowellenantennen und andere Komponenten.
