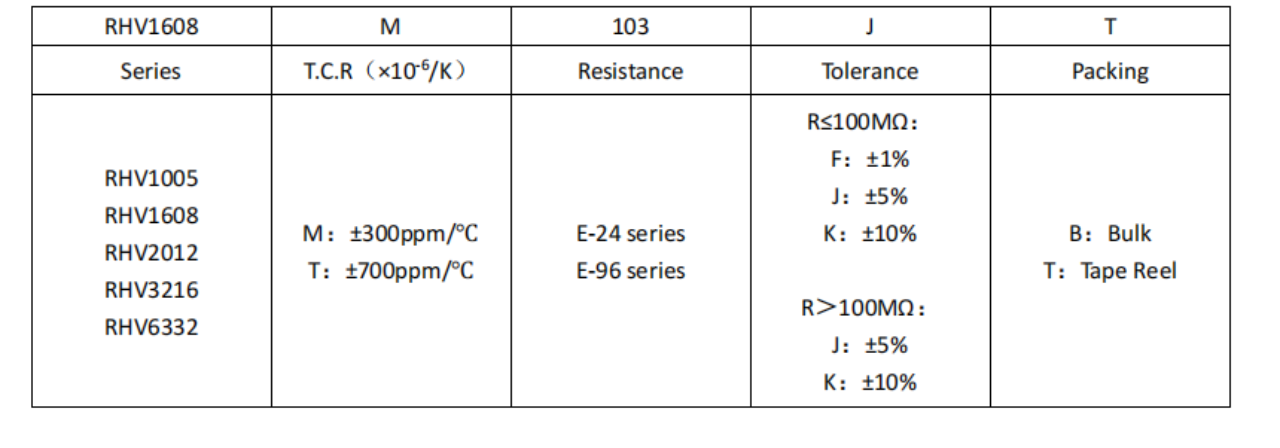

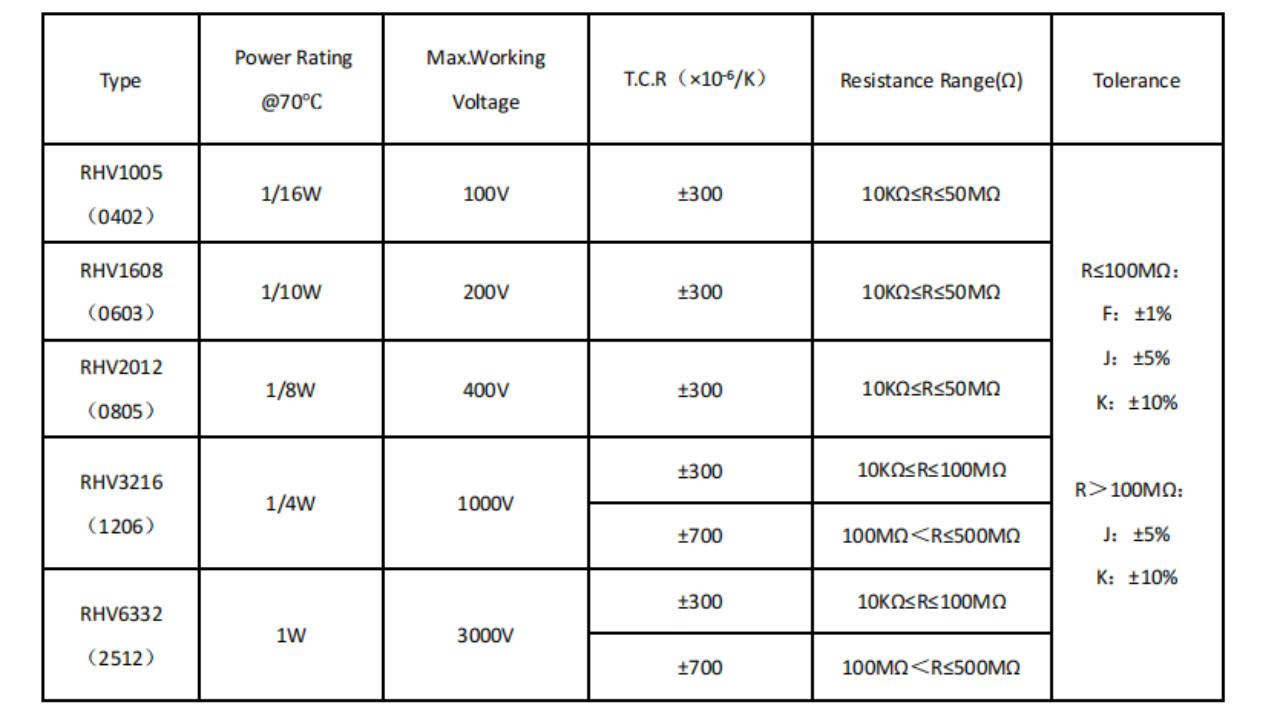

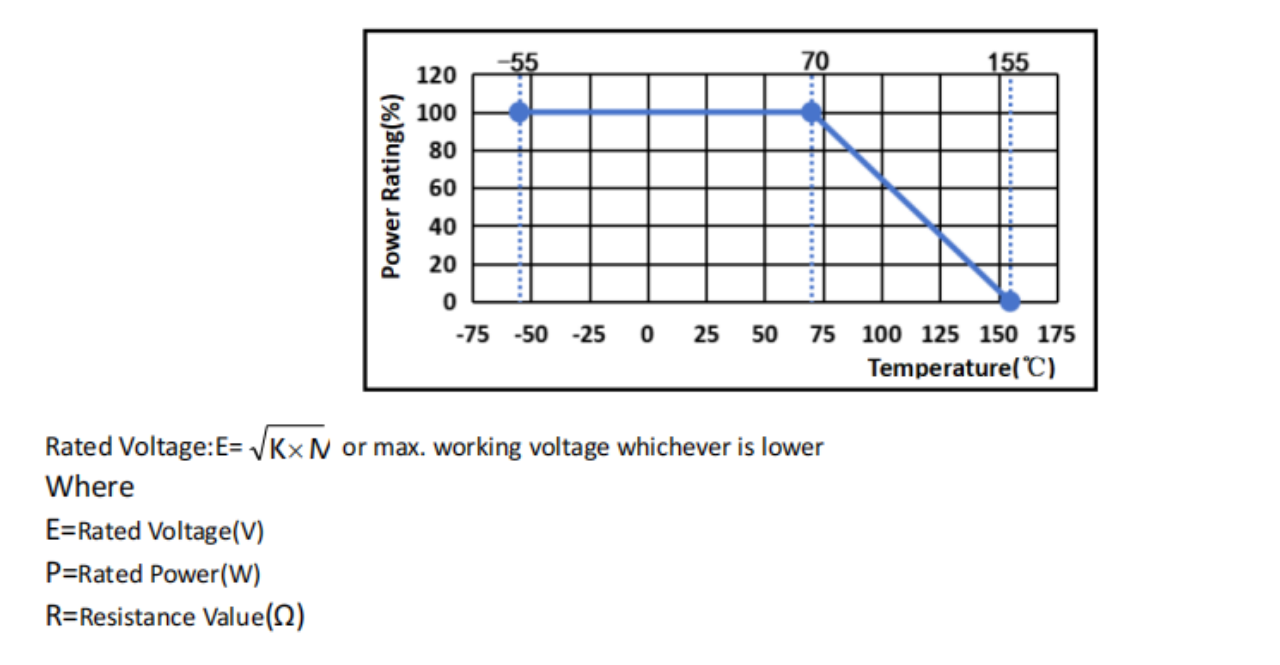

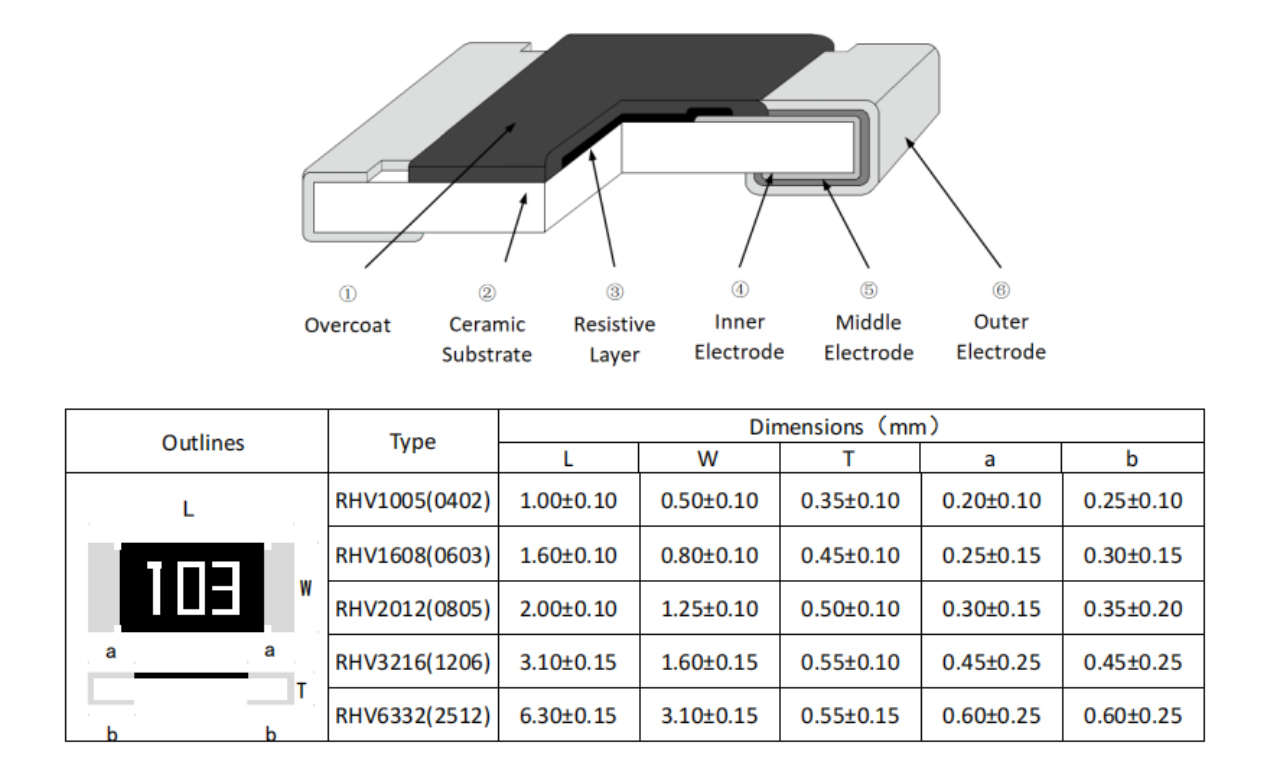

RHV-Serie Hochspannungs-Dickschicht-Chipwiderstände ( 0402–2512, 10 kΩ–500 MΩ )

 Die Dickschicht-Chipwiderstände der RC-Serie werden in Dickschichttechnologie hergestellt und sind in einer breiten Palette von Gehäusegrößen erhältlich, darunter RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 und RC6332.  Die Serie bietet Nennleistungen von 1/32 W bis 1 W bei 70 °C und einen Widerstandsbereich von 1 Ω bis 10 MΩ. Je nach Modell und Widerstandsbereich sind verschiedene Widerstandstoleranzen verfügbar, darunter ±0,1 %, ±0,25 %, ±0,5 %, ±1 %, ±2 % und ±5 %. Für unterschiedliche Schaltungsanforderungen stehen zudem verschiedene Temperaturkoeffizienten (TCR) zur Verfügung. Die Bauelemente sind als Schüttgut oder in Gurtverpackung erhältlich.

Die Dickschicht-Jumper-Chipwiderstände der RC-Serie sind für Jumper-Verbindungen in SMD-Schaltungen konzipiert. Die Serie ist in verschiedenen Gehäusegrößen von RC0402 (01005) bis RC6332 (2512) mit Nennleistungen von 1/32 W bis 1 W bei 70 °C erhältlich. Der maximale Widerstand beträgt 50 mΩ, der maximale Strom liegt je nach Gehäusegröße zwischen 0,5 A und 4 A. Die Serie verfügt über Sn-Anschlüsse und ist sowohl lose als auch auf Rolle verpackt erhältlich.

Die RW-Serie Anti-Sulfurated Thick Film Chip Resistors zeichnet sich durch eine leistungsstarke anti-sulfurierte Innenelektrode aus und ist in Größen von RW1005 (0402) bis RW6332 (2512) erhältlich. Die Serie bietet Widerstandswerte von 1 Ω bis 10 MΩ und Nennleistungen von 1/16 W bis 1 W bei 70 °C. Die maximalen Betriebsspannungen reichen von 50 V bis 250 V. Der Temperaturkoeffizient des Widerstands (TCR) beträgt ±200 ppm/°C für Widerstandswerte von 1 Ω bis unter 10 Ω und ±100 ppm/°C für Widerstandswerte von 10 Ω bis 10 MΩ. Verfügbare Widerstandstoleranzen sind ±1 %, ±2 % und ±5 %. Die Bauteile sind als Schüttgut oder auf Rolle erhältlich.

Die RW-Serie Anti-Sulfurated Thick Film Jumper Chip Resistors zeichnen sich durch eine leistungsstarke, anti-sulfurierte Innenelektrode aus und sind in Größen von RW1005 (0402) bis RW6332 (2512) erhältlich. Die Serie bietet Nennleistungen von 1/16 W bis 1 W bei 70 °C und maximale Nennströme von 1 A bis 4 A, abhängig von der Baugröße. Der maximale Widerstand beträgt 50 mΩ. Die Anschlüsse sind verzinnt (Sn). Die Bauelemente sind als Schüttgut oder in Gurtverpackung erhältlich.

Die Dickschicht-Chipwiderstände der RC-Serie mit doppelter Leistung sind in den Größen RC1005 (0402) bis RC6332 (2512) erhältlich, mit Nennleistungen von 1/8 W bis 2 W bei 70°C.  Die Serie bietet Widerstandswerte von 1 Ω bis 10 MΩ und maximale Betriebsspannungen von 50 V bis 250 V. Für Widerstandswerte von 1 Ω bis unter 10 Ω stehen TCR-Optionen von ±200 ppm/°C und -200 bis +500 ppm/°C zur Verfügung. Für Widerstandswerte von 10 Ω bis 10 MΩ sind TCR-Optionen von ±100 ppm/°C und ±300 ppm/°C erhältlich. Widerstandstoleranzen von ±1 % und ±5 % sind verfügbar, und die Bauteile werden sowohl lose als auch auf Rolle verpackt geliefert.

Die Hochleistungs-Dickschicht-Chipwiderstände der RP-Serie sind in den Größen 1206, 2512 und 2525 erhältlich, mit Nennleistungen von 1 W bis 6 W bei 70°C. Die Serie umfasst Widerstandswerte von 1 Ω bis 6,2 kΩ, abhängig von Modell und Nennleistung. Die Temperaturkoeffizienten (TCR) sind in den Varianten ±100 ppm/°C und ±300 ppm/°C sowie mit Widerstandstoleranzen von ±5 %, ±10 % und ±20 % erhältlich. Die Bauteile sind als Schüttgut oder in Gurtverpackung verfügbar.

Die Dickschicht-Chipwiderstände der RS-Serie sind in den Baugrößen 0402 bis 2512 erhältlich, je nach Modell mit normaler, doppelter oder dreifacher Leistung. Die Nennleistung reicht von 0,0625 W bis 2 W bei 70 °C. Die Serie umfasst Widerstandswerte von 1 Ω bis 1 MΩ mit maximalen Betriebsspannungen von 50 V bis 250 V. Der Temperaturkoeffizient des Widerstands (TCR) beträgt ±200 ppm/°C für Widerstandswerte von 1 Ω bis unter 10 Ω und ±100 ppm/°C für Widerstandswerte von 10 Ω bis 1 MΩ. Verfügbare Widerstandstoleranzen sind ±5 %, ±10 % und ±20 %. Die Widerstände sind als Schüttgut oder auf Rolle verpackt erhältlich.

Die RCL-Serie von Streifen-Dickschicht-Chipwiderständen mit niedrigem Ohm-Wert ist in den Größen 0603 bis 2512 erhältlich, mit Nennleistungen von 1/10 W bis 1 W bei 70°C. Die Serie umfasst Widerstandswerte von 10 mΩ bis 910 mΩ, abhängig von der Baugröße, mit Grenzwertströmen von 1,41 A bis 10 A. Der maximale Überlaststrom liegt zwischen 3,52 A und 25 A. Für Widerstandswerte ab 100 mΩ sind Toleranzen von ±1 %, ±2 % und ±5 % verfügbar, während Werte unter 100 mΩ mit einer Toleranz von ±5 % erhältlich sind. Die Bauteile sind als Schüttgut oder in Gurtverpackung erhältlich.
