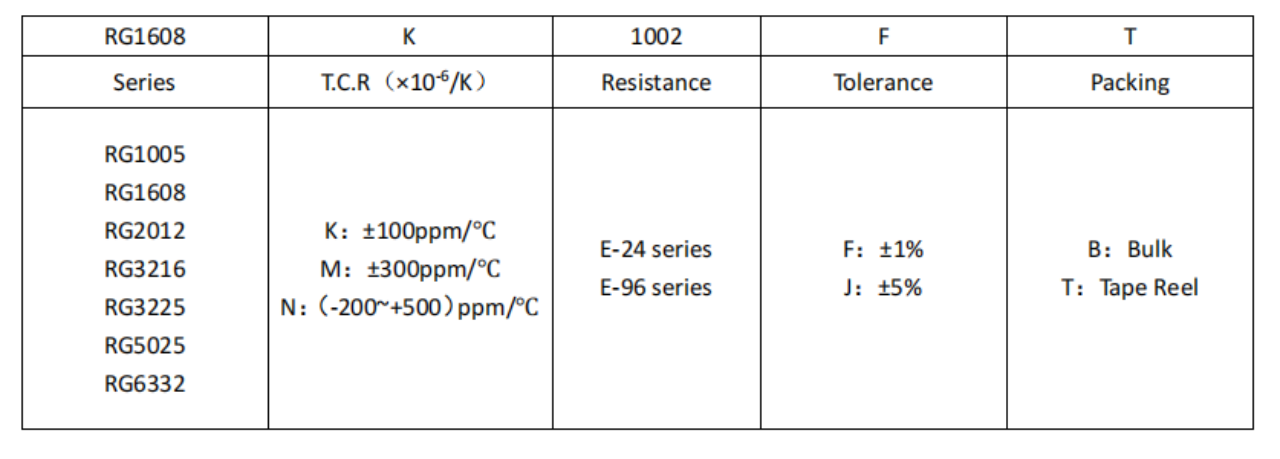

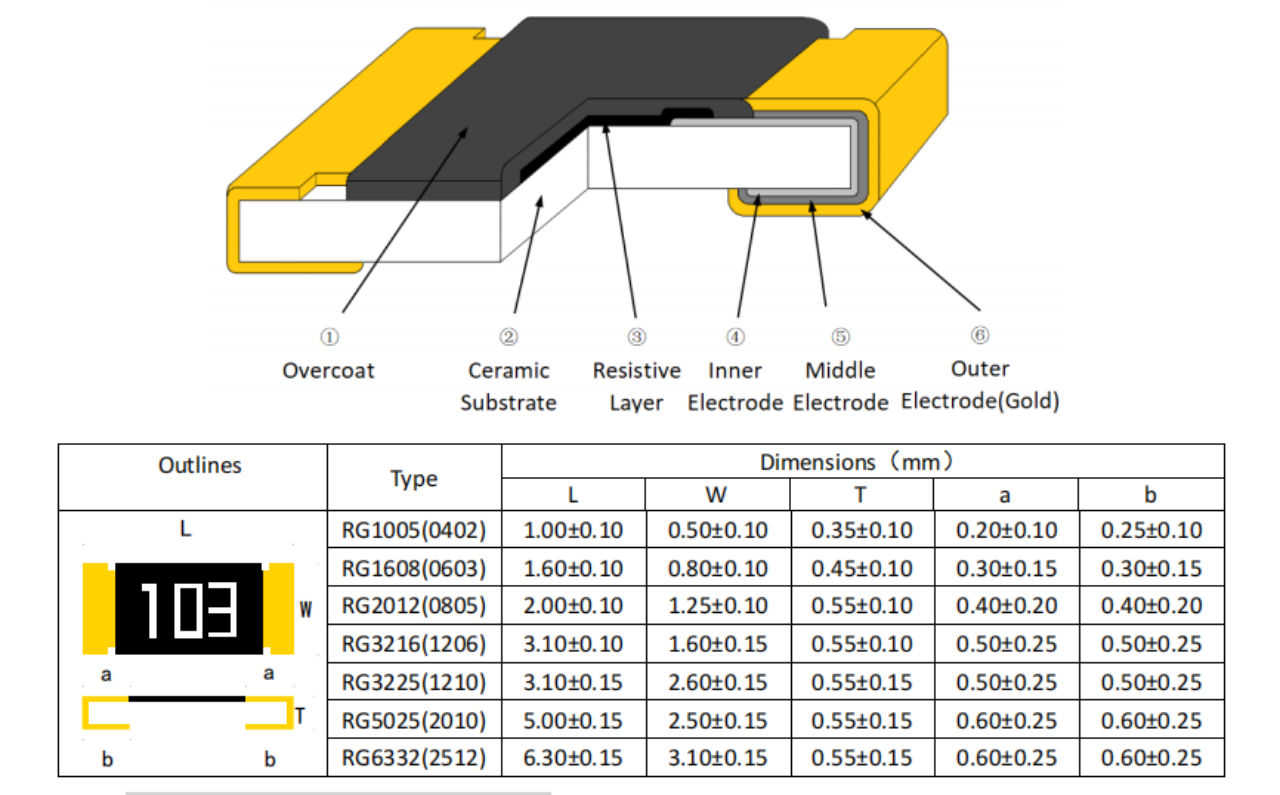

Die Dickschicht-Chipwiderstände der RG-Serie mit Goldelektrode (Typ G) verfügen über eine Goldelektrodenstruktur, die für Anwendungen entwickelt wurde, die einen Goldelektrodenanschluss erfordern.

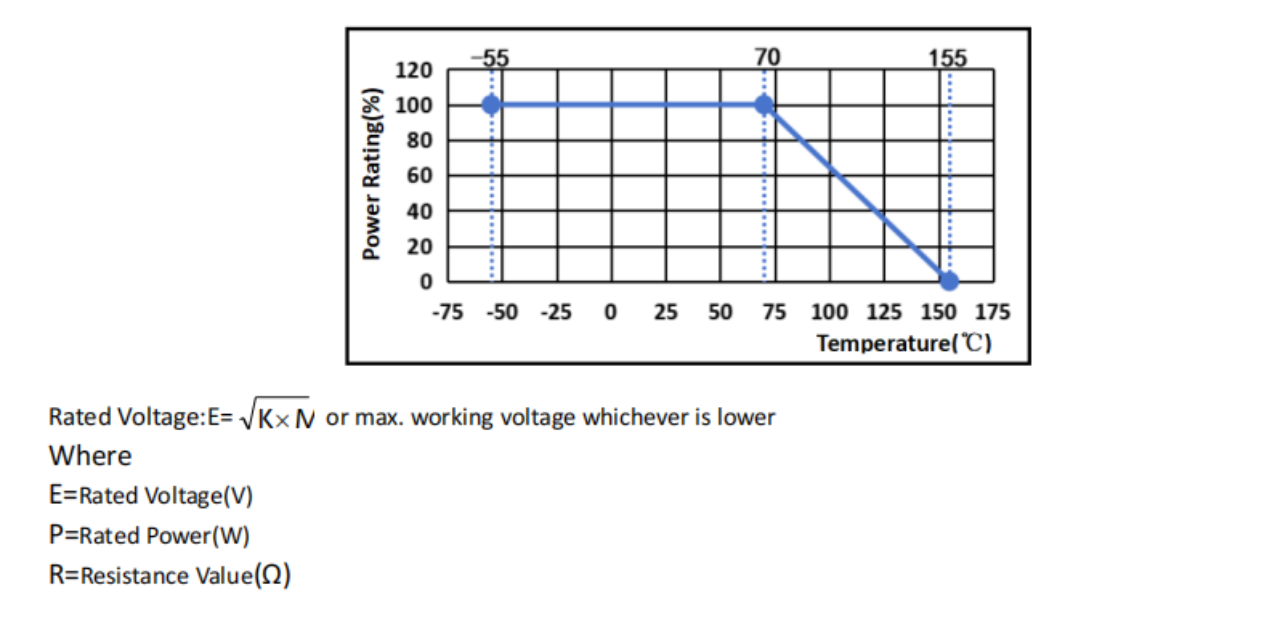

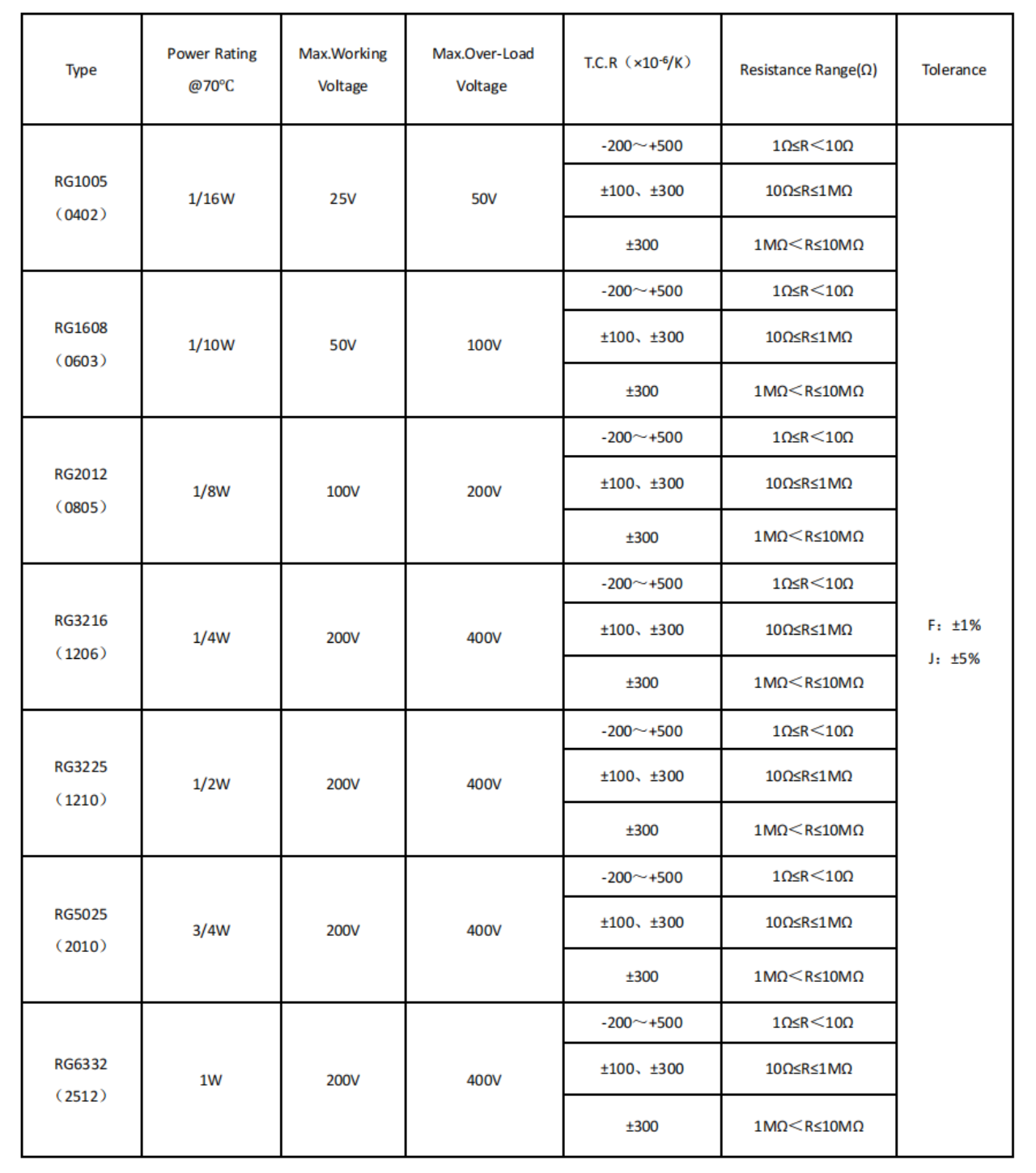

Die Serie ist in den Größen 0402 bis 2512 erhältlich, mit Nennleistungen von 1/16 W bis 1 W bei 70 °C. Die Widerstandswerte reichen von 1 Ω bis 10 MΩ, wobei die Temperaturkoeffizienten (TCR) je nach Widerstandswert ±100 ppm/°C, ±300 ppm/°C und -200 bis +500 ppm/°C umfassen.
Widerstandstoleranzen von ±1 % und ±5 % sind verfügbar. Verpackungsoptionen wie Schüttgut und Gurtverpackung werden unterstützt.
Die Dickschicht-Chipwiderstände der RC-Serie werden in Dickschichttechnologie hergestellt und sind in einer breiten Palette von Gehäusegrößen erhältlich, darunter RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 und RC6332. Die Serie bietet Nennleistungen von 1/32 W bis 1 W bei 70 °C und einen Widerstandsbereich von 1 Ω bis 10 MΩ. Je nach Modell und Widerstandsbereich sind verschiedene Widerstandstoleranzen verfügbar, darunter ±0,1 %, ±0,25 %, ±0,5 %, ±1 %, ±2 % und ±5 %. Für unterschiedliche Schaltungsanforderungen stehen zudem verschiedene Temperaturkoeffizienten (TCR) zur Verfügung. Die Bauelemente sind als Schüttgut oder in Gurtverpackung erhältlich.
WEITERLESEN
Die Dickschicht-Jumper-Chipwiderstände der RC-Serie sind für Jumper-Verbindungen in SMD-Schaltungen konzipiert. Die Serie ist in verschiedenen Gehäusegrößen von RC0402 (01005) bis RC6332 (2512) mit Nennleistungen von 1/32 W bis 1 W bei 70 °C erhältlich. Der maximale Widerstand beträgt 50 mΩ, der maximale Strom liegt je nach Gehäusegröße zwischen 0,5 A und 4 A. Die Serie verfügt über Sn-Anschlüsse und ist sowohl lose als auch auf Rolle verpackt erhältlich.
WEITERLESEN
Die RW-Serie Anti-Sulfurated Thick Film Chip Resistors zeichnet sich durch eine leistungsstarke anti-sulfurierte Innenelektrode aus und ist in Größen von RW1005 (0402) bis RW6332 (2512) erhältlich. Die Serie bietet Widerstandswerte von 1 Ω bis 10 MΩ und Nennleistungen von 1/16 W bis 1 W bei 70 °C. Die maximalen Betriebsspannungen reichen von 50 V bis 250 V. Der Temperaturkoeffizient des Widerstands (TCR) beträgt ±200 ppm/°C für Widerstandswerte von 1 Ω bis unter 10 Ω und ±100 ppm/°C für Widerstandswerte von 10 Ω bis 10 MΩ. Verfügbare Widerstandstoleranzen sind ±1 %, ±2 % und ±5 %. Die Bauteile sind als Schüttgut oder auf Rolle erhältlich.
WEITERLESEN
Die RW-Serie Anti-Sulfurated Thick Film Jumper Chip Resistors zeichnen sich durch eine leistungsstarke, anti-sulfurierte Innenelektrode aus und sind in Größen von RW1005 (0402) bis RW6332 (2512) erhältlich. Die Serie bietet Nennleistungen von 1/16 W bis 1 W bei 70 °C und maximale Nennströme von 1 A bis 4 A, abhängig von der Baugröße. Der maximale Widerstand beträgt 50 mΩ. Die Anschlüsse sind verzinnt (Sn). Die Bauelemente sind als Schüttgut oder in Gurtverpackung erhältlich.
WEITERLESEN
Die Dickschicht-Chipwiderstände der RC-Serie mit doppelter Leistung sind in den Größen RC1005 (0402) bis RC6332 (2512) erhältlich, mit Nennleistungen von 1/8 W bis 2 W bei 70°C. Die Serie bietet Widerstandswerte von 1 Ω bis 10 MΩ und maximale Betriebsspannungen von 50 V bis 250 V. Für Widerstandswerte von 1 Ω bis unter 10 Ω stehen TCR-Optionen von ±200 ppm/°C und -200 bis +500 ppm/°C zur Verfügung. Für Widerstandswerte von 10 Ω bis 10 MΩ sind TCR-Optionen von ±100 ppm/°C und ±300 ppm/°C erhältlich. Widerstandstoleranzen von ±1 % und ±5 % sind verfügbar, und die Bauteile werden sowohl lose als auch auf Rolle verpackt geliefert.
WEITERLESEN
Die Hochleistungs-Dickschicht-Chipwiderstände der RP-Serie sind in den Größen 1206, 2512 und 2525 erhältlich, mit Nennleistungen von 1 W bis 6 W bei 70°C. Die Serie umfasst Widerstandswerte von 1 Ω bis 6,2 kΩ, abhängig von Modell und Nennleistung. Die Temperaturkoeffizienten (TCR) sind in den Varianten ±100 ppm/°C und ±300 ppm/°C sowie mit Widerstandstoleranzen von ±5 %, ±10 % und ±20 % erhältlich. Die Bauteile sind als Schüttgut oder in Gurtverpackung verfügbar.
WEITERLESEN
Die Dickschicht-Chipwiderstände der RS-Serie sind in den Baugrößen 0402 bis 2512 erhältlich, je nach Modell mit normaler, doppelter oder dreifacher Leistung. Die Nennleistung reicht von 0,0625 W bis 2 W bei 70 °C. Die Serie umfasst Widerstandswerte von 1 Ω bis 1 MΩ mit maximalen Betriebsspannungen von 50 V bis 250 V. Der Temperaturkoeffizient des Widerstands (TCR) beträgt ±200 ppm/°C für Widerstandswerte von 1 Ω bis unter 10 Ω und ±100 ppm/°C für Widerstandswerte von 10 Ω bis 1 MΩ. Verfügbare Widerstandstoleranzen sind ±5 %, ±10 % und ±20 %. Die Widerstände sind als Schüttgut oder auf Rolle verpackt erhältlich.
WEITERLESEN
Die RCL-Serie von Streifen-Dickschicht-Chipwiderständen mit niedrigem Ohm-Wert ist in den Größen 0603 bis 2512 erhältlich, mit Nennleistungen von 1/10 W bis 1 W bei 70°C. Die Serie umfasst Widerstandswerte von 10 mΩ bis 910 mΩ, abhängig von der Baugröße, mit Grenzwertströmen von 1,41 A bis 10 A. Der maximale Überlaststrom liegt zwischen 3,52 A und 25 A. Für Widerstandswerte ab 100 mΩ sind Toleranzen von ±1 %, ±2 % und ±5 % verfügbar, während Werte unter 100 mΩ mit einer Toleranz von ±5 % erhältlich sind. Die Bauteile sind als Schüttgut oder in Gurtverpackung erhältlich.
WEITERLESEN
